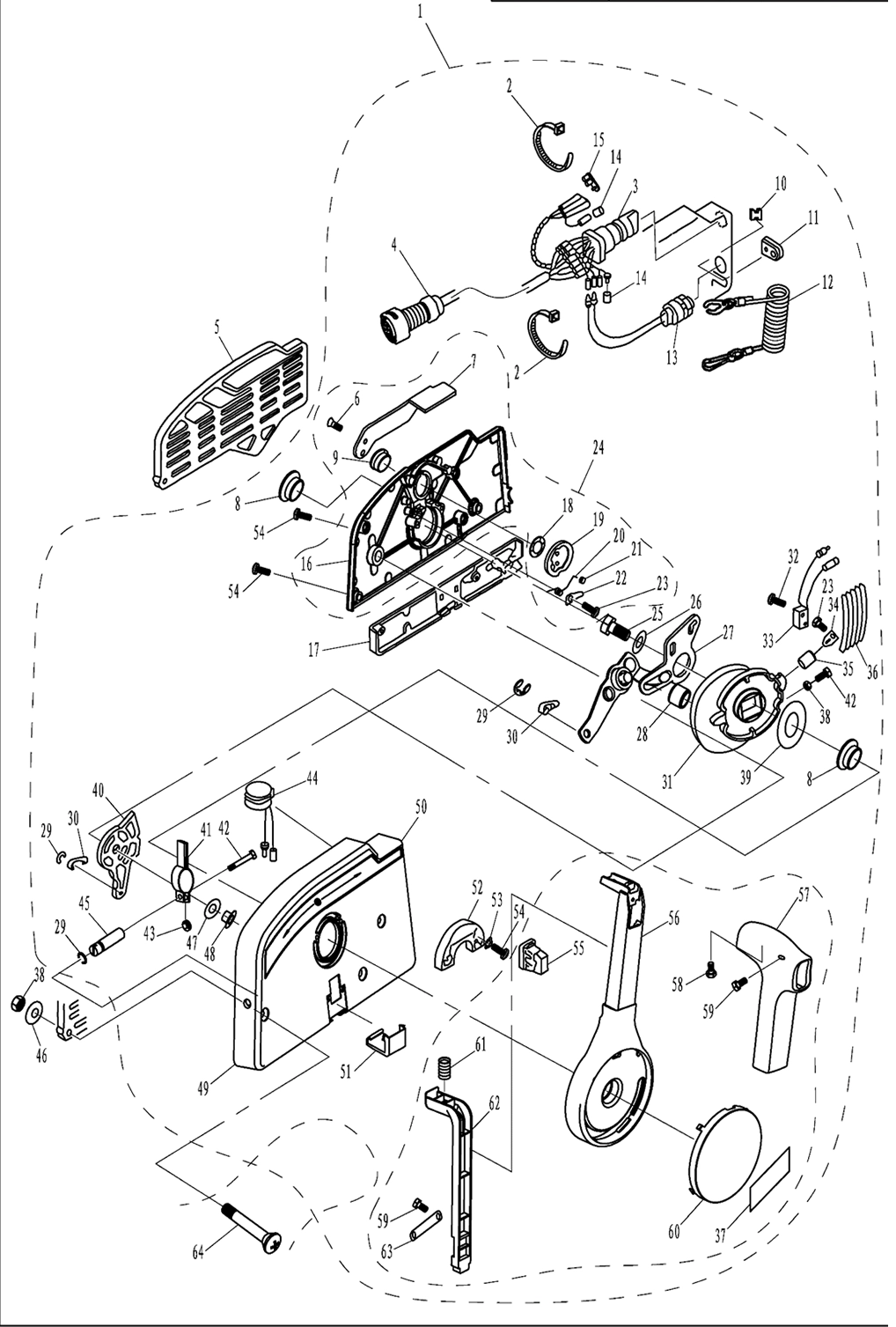

Схема блоку управління в зборі Parsun T30

1. Компоненти блоку керування (1 од.), 2. Нейлоновий зажим 2.5×60 (2 од.), 3. Пусковий перемикач у зборі (1 од.), 4. Провід управління (1 од.), 6. Гвинт M5x12 з крестоподібним шліцем (2 од.), 7. Ручка дроселя (1 од.), 8. Втулка (2 од.), 9. Втулка ручки нижня (1 од.), 10. Блок (1 од.), 11. Оболонка провода (1 од.), 12. Чека зі шнуром в зборі (1 од.), 13. Аварійний вимикач (1 од.), 14. Ізолювальна заглушка B (2 од.), 15. Ізолювальна заглушка А (1 од.), 16. Кришка блоку керування (1 од.), 17. Маленька кришка блоку керування (1 од.), 18. Шайба (1 од.), 19. Блокувальний диск у зборі (1 од.), 20. Пружина (1 од.), 21. Блокувальні шківи (1 од.), 22. Пластина (1 од.), 23. Гвинт M4x6 (2 од.), 24. Кришка блоку управління у зборі (1 од.), 25. Болт M8x30 з шестикутною головкою (1 од.), 26. Шайба 8 (1 од.), 27. Механізм управління дросельною заслінкою (1 од.), 28. Шайба, замок-ручка (1 од.), 29. Захисне кільце 6 (3 од.), 30. Роз'єм кабелю управління B (2 од.), 31. Кулачковий механізм (1 од.), 32. Гвинт M3x14 (2 од.), 33. Перемикач (1 од.), 34. Пластина пружини перемикання (1 од.), 35. Шків (1 од.), 36. Пружина (5 од.), 37. Наклейка 16 (1 од.), 39. Шайба (1 од.), 40. З’єднувальна тяга перемикання передач (1 од.), 41. Кріпильна пластина в зборі (1 од.), 42. Болт М5х25 (2 од.), 43. Шестикутна гайка М5 (2 од.), 44. Компонент зуммера (1 од.), 45. Регулювальний штифт (1 од.), 47. Втулка ручки нижня (1 од.), 48. Втулка (1 од.), 49. Основа блоку управління (1 од.), 50. Етікетка (1 од.), 51. Водонепроникний чохол (1 од.), 52. Обмежувач ручки управління (1 од.), 53. Шайба (2 од.), 54. Шуруп M5x18 з хрестоподібним шліцем (7 од.), 55. Заглушка кнопки підйому (2 од.), 56. Ручка (1 од.), 57. Рукоятка управління (1 од.), 58. Шуруп саморізний M4.8×12 з хрестоподібним шліцем (1 од.), 59. Гвинт M4x10 (3 од.), 60. Кришка (1 од.), 61. Пружина (1 од.), 62. Контроль (1 од.), 63. Пластина (1 од.), 5. Пластина (1 од.), 38. Гайка M6 (4 од.), 46. Велика прокладка 6 (3 од.), 64. Гвинт М6х90 (3 од.)
