Клацніть, щоб збільшити

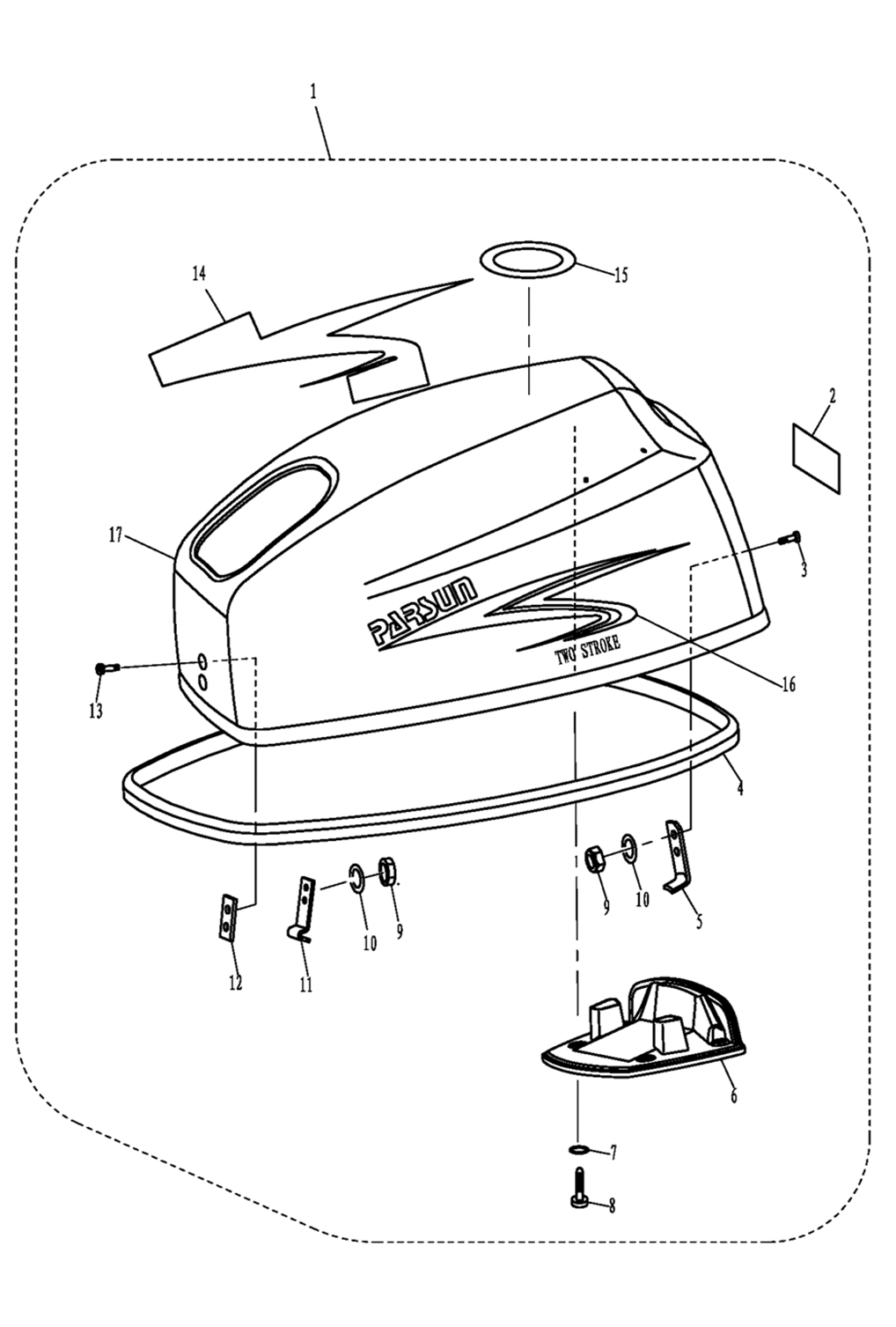

Схема капоту в зборі Parsun T9.9/T15

1.82грн. – 4757.94грн.

Пункт схеми:АртикулЦінаКількість
1. Верхній кожух (1 од.)T15-05000000 (TOP COWLING ASSY T9.9/T15)4757.94грн.
2. Цифрова наклейка 15 к.с. (1 од.)F15-12000004 (TOP COWLING ASSY T9.9/T15)76.90грн.
2,1. Цифрова наклейка 9.9 к.с. (1 од.)F15-12000006 (TOP COWLING ASSY T9.9/T15)56.88грн.
3. Гвинт M5x12 з крестоподібним шліцем (2 од.)GB/T818-M5x12 (TOP COWLING ASSY T9.9/T15)4.10грн.
4. Прокладка верхньої кришки (1 од.)T15-05000002 (TOP COWLING ASSY T9.9/T15)331.70грн.
5. Фіксуючий гак (1 од.)F4-06000005 (TOP COWLING ASSY T9.9/T15)100.56грн.
6. Кришка глушника верхньої кришки (1 од.)T15-05000003 (TOP COWLING ASSY T9.9/T15)161.07грн.
8. Самонарізний болт з крестоподібною головкою ST4.8x16 (2 од.)GB/T845-ST4.8x16 (TOP COWLING ASSY T9.9/T15)8.19грн.
9. Шестикутна гайка М5 (4 од.)GB/T6170-M5 (TOP COWLING ASSY T9.9/T15)3.19грн.
10. Шайба 5 (4 од.)GB/T97.1-5 (TOP COWLING ASSY T9.9/T15)1.82грн.
11. Гак (1 од.)F15-08000004 (TOP COWLING ASSY T9.9/T15)122.85грн.
12. Прокладка гака (1 од.)F4-06000006 (TOP COWLING ASSY T9.9/T15)24.12грн.
13. Гвинт M5x20 з хрестоподібним шліцем (2 од.)GB/T818-M5x20 (TOP COWLING ASSY T9.9/T15)5.92грн.
17. Кришка верхня (1 од.)T15-05000001 (TOP COWLING ASSY T9.9/T15)3016.65грн.
Артикул: TOP COWLING ASSY T9.9/T15 Категорія:

Схожі товари

Схема кронштейну II Parsun T9.9/T15

4.55грн. – 4122.76грн.
Оберіть опції

Схема нижньої частини капоту Parsun T9.9/T15

1.82грн. – 4022.20грн.
Читати далі

Схема паливної системи Parsun T9.9/T15

4.55грн. – 591.96грн.
Оберіть опції

Схема додатку II (ремонтний комплект) Parsun T9.9/T15

15.93грн. – 819.00грн.
Читати далі

Схема циліндра та картера Parsun T9.9/T15

3.19грн. – 10457.73грн.
Оберіть опції

Схема системи перемикання передач Parsun T9.9/T15

1.82грн. – 364.91грн.
Оберіть опції

Схема додатку I (ремонтний комплект) Parsun T9.9/T15

34.13грн. – 380.84грн.
Оберіть опції

Схема кронштейну I Parsun T9.9/T15

2.28грн. – 5027.76грн.
Оберіть опції
Характеристики
Пункт схеми:

1. Верхній кожух (1 од.), 2. Цифрова наклейка 15 к.с. (1 од.), 2,1. Цифрова наклейка 9.9 к.с. (1 од.), 3. Гвинт M5x12 з крестоподібним шліцем (2 од.), 4. Прокладка верхньої кришки (1 од.), 5. Фіксуючий гак (1 од.), 6. Кришка глушника верхньої кришки (1 од.), 7. Резинова прокладка (1 од.), 8. Самонарізний болт з крестоподібною головкою ST4.8×16 (2 од.), 9. Шестикутна гайка М5 (4 од.), 10. Шайба 5 (4 од.), 11. Гак (1 од.), 12. Прокладка гака (1 од.), 13. Гвинт M5x20 з хрестоподібним шліцем (2 од.), 14. Наклейка PARSUN, кришка верхня (1 од.), 17. Кришка верхня (1 од.)
