Клацніть, щоб збільшити

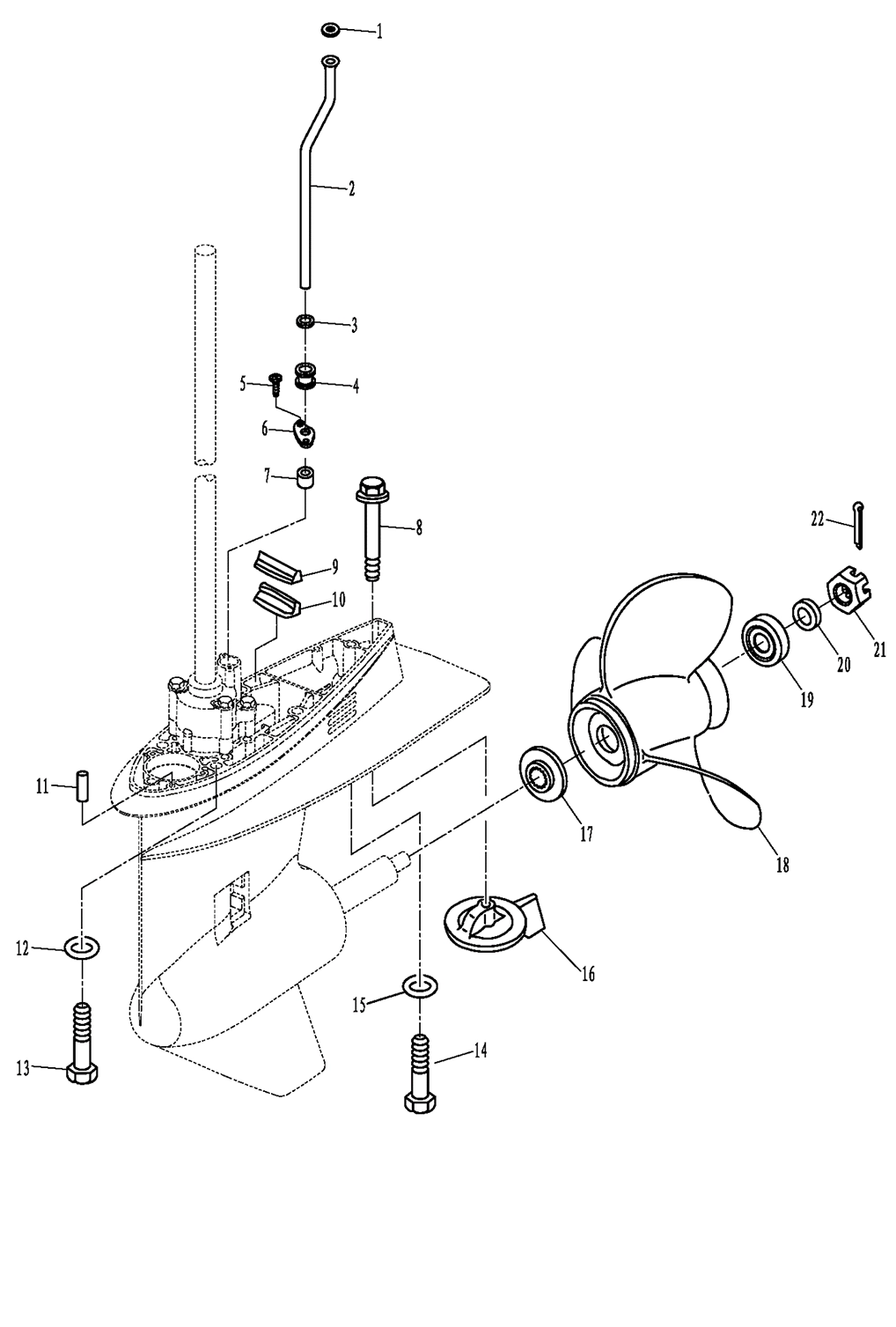

Схема нижньої частини корпусу та валу II Parsun T60

3.19грн. – 8144.96грн.

Пункт схеми:АртикулЦінаКількість
1. Шайба (1 од.)T40-02010003 (LOWER CASING & DRIVE II T60)50.51грн.
2. Трубка 22 BM (1 од.)T60-02010004BM (LOWER CASING & DRIVE II T60)1085.63грн.
2.1. Трубка 20 FW (1 од.)T60-02010004FW (LOWER CASING & DRIVE II T60)958.23грн.
3. Ущільнювальне кільце для трубки (1 од.)T40-02010005 (LOWER CASING & DRIVE II T60)102.38грн.
4. Втулка направляючої труби (1 од.)T85-02000002 (LOWER CASING & DRIVE II T60)34.13грн.
5. Гвинт ST4.2x14 (2 од.)GB/T845-ST4.2x14 (LOWER CASING & DRIVE II T60)8.19грн.
6. Втулка направляючої труби (1 од.)T85-04000405 (LOWER CASING & DRIVE II T60)34.13грн.
7. Ущільнювальне кільце для трубки (1 од.)T85-04000404 (LOWER CASING & DRIVE II T60)34.13грн.
8. Болт М10х1.25х45 (1 од.)T85-00000012 (LOWER CASING & DRIVE II T60)169.26грн.
9. Гідрозатвор (1 од.)T85-04000013 (LOWER CASING & DRIVE II T60)41.41грн.
10. Пластина гідрозатвора (1 од.)T40-04000013 (LOWER CASING & DRIVE II T60)90.55грн.
11. Пін 6x12 (2 од.)F15-00000006 (LOWER CASING & DRIVE II T60)25.94грн.
12. Шайба 10 (4 од.)GB/T97.1-10 (LOWER CASING & DRIVE II T60)7.74грн.
13. Болт М10х1.25х40 (4 од.)T40-00000008 (LOWER CASING & DRIVE II T60)149.70грн.
14. Болт шестигранний M8x60 (1 од.)GB/T5782-M8x60 (LOWER CASING & DRIVE II T60)32.31грн.
15. Шайба 8 (1 од.)GB/T97.1-8 (LOWER CASING & DRIVE II T60)3.19грн.
16. Анод (1 од.)T85-00000011 (LOWER CASING & DRIVE II T60)1187.55грн.
17. Прокладка гвинта (1 од.)T85-04000024 (LOWER CASING & DRIVE II T60)1014.20грн.
18. Гвинт 3-13 1/4"x17" (1 од.)T85-04020000-17 (LOWER CASING & DRIVE II T60)8144.96грн.
18.1. Гвинт 3-13 1/2"x15" (1 од.)T60-04020000 (LOWER CASING & DRIVE II T60)8144.96грн.
18.2. Гвинт 3-13 5/8"x13" (1 од.)T85-04020000-13 (LOWER CASING & DRIVE II T60)8144.96грн.
19. Втулка (1 од.)T85-04000025 (LOWER CASING & DRIVE II T60)114.21грн.
20. Втулка (1 од.)T85-04000026 (LOWER CASING & DRIVE II T60)136.96грн.
21. Гайка зі шліцем (1 од.)T40-04000021 (LOWER CASING & DRIVE II T60)301.67грн.
22. Шплінт 4х25 (1 од.)GB/T91-4x25 (LOWER CASING & DRIVE II T60)12.29грн.
Артикул: LOWER CASING & DRIVE II T60 Категорія:
