| Пункт схеми: |
1. Пін 6×12 (2 од.), 2. Прокладка, двигун (1 од.), 3. Корпус верхньої частини (1 од.), 4. Гільза, верхній корпус (1 од.), 5. Прокладка гумова (1 од.), 6. Трубка води S (1 од.), 6.1. Трубка води L (1 од.), 7. Прокладка, вал перемикання (1 од.), 8. Гумова заглушка, верхня (1 од.), 9. Пластина, направляюча води (1 од.), 10. Гвинт M5x10 з хрестоподібним шліцем (2 од.), 11. Насадка, вода (1 од.), 12. Шланг 2.5x7x50 (1 од.), 13. Болт M8x10 (1 од.), 14. Прокладка гвинтової заглушки (1 од.), 15. Шайба 6 (6 од.), 16. Болт M6x30 з шестигранною головкою (6 од.), 17. Втулка, ведуча вала (1 од.), 18. Втулка, ведуча вала (1 од.), 19. Порожній пін 7.5 (1 од.), 20. Порожній пін 9.5 (1 од.), 21. Подовження (1 од.), 22. Захисне кільце 22 (1 од.), 23. Подовжувач (1 од.), 24. Оббивка шланга (1 од.), 25. Трубка води S (1 од.), 25.1. Трубка води L (1 од.) |
|---|

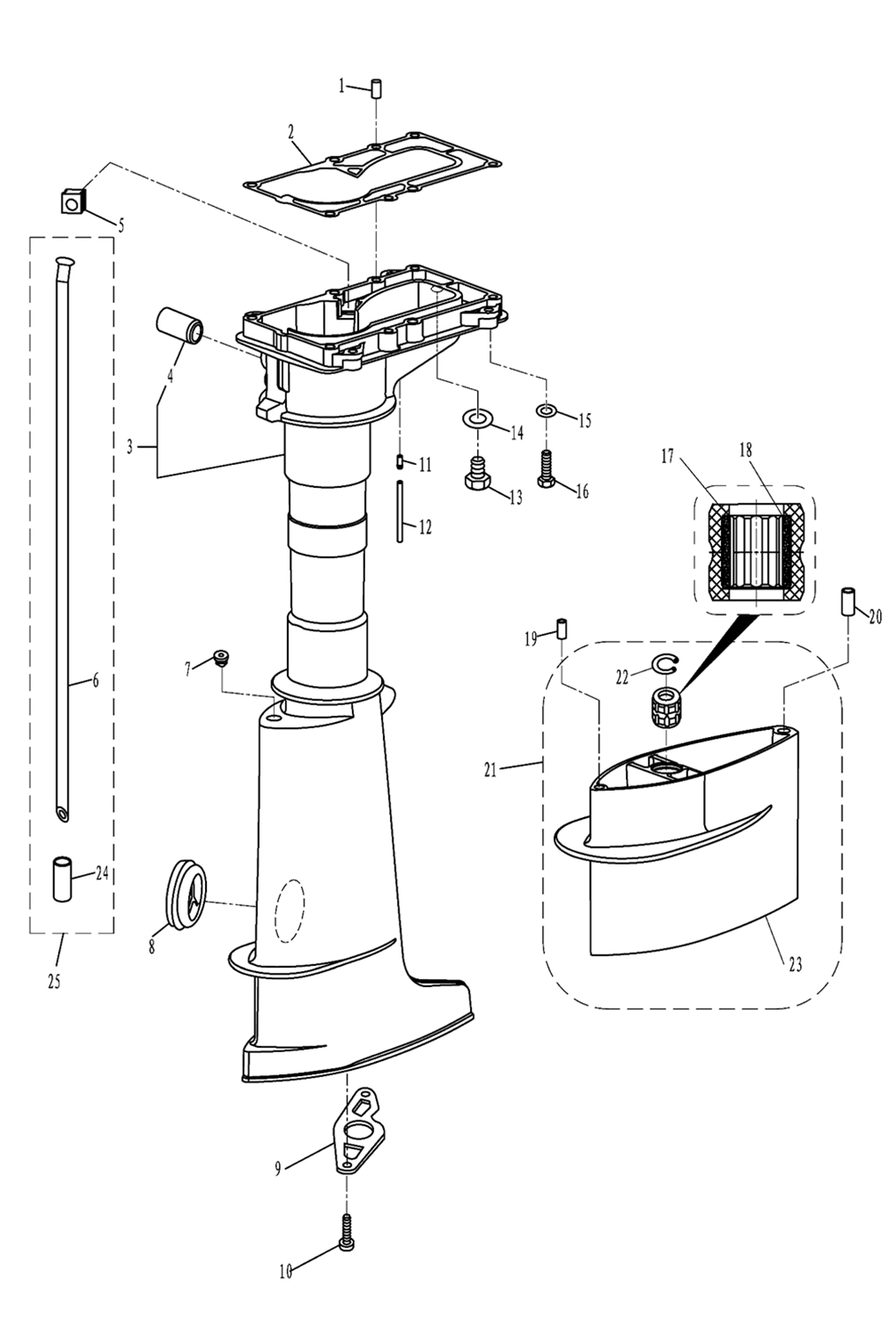

Схема верхньої частини корпуса Parsun TE5
4.10грн. – 6506.51грн.
| Пункт схеми: | Артикул | Ціна | Кількість | |
|---|---|---|---|---|
| 1. Пін 6x12 (2 од.) | F15-00000006 (UP CASING TE5) | 25.94грн. | ||
| 2. Прокладка, двигун (1 од.) | T5-00000003 (UP CASING TE5) | 389.03грн. | ||
| 3. Корпус верхньої частини (1 од.) | T5-02000200 (UP CASING TE5) | 6506.51грн. | ||
| 4. Гільза, верхній корпус (1 од.) | T5-02000004 (UP CASING TE5) | 312.13грн. | ||
| 5. Прокладка гумова (1 од.) | T5-02000011 (UP CASING TE5) | 25.94грн. | ||
| 6. Трубка води S (1 од.) | T5-02000002S (UP CASING TE5) | 383.11грн. | ||
| 6.1. Трубка води L (1 од.) | T5-02000002L (UP CASING TE5) | 430.89грн. | ||
| 7. Прокладка, вал перемикання (1 од.) | F4-02000011 (UP CASING TE5) | 20.93грн. | ||
| 8. Гумова заглушка, верхня (1 од.) | F4-02000012 (UP CASING TE5) | 42.77грн. | ||
| 9. Пластина, направляюча води (1 од.) | T5-02000008 (UP CASING TE5) | 101.47грн. | ||
| 10. Гвинт M5x10 з хрестоподібним шліцем (2 од.) | GB/T818-M5x10 (UP CASING TE5) | 4.10грн. | ||
| 11. Насадка, вода (1 од.) | T15-04010202 (UP CASING TE5) | 46.41грн. | ||
| 12. Шланг 2.5x7x50 (1 од.) | T5-02000010 (UP CASING TE5) | 20.93грн. | ||
| 13. Болт M8x10 (1 од.) | GB/T5783-M8x10 (UP CASING TE5) | 15.47грн. | ||
| 14. Прокладка гвинтової заглушки (1 од.) | F4-03000024 (UP CASING TE5) | 20.93грн. | ||
| 15. Шайба 6 (6 од.) | GB/T97.1-6 (UP CASING TE5) | 4.55грн. | ||
| 16. Болт M6x30 з шестигранною головкою (6 од.) | GB/T5783-M6x30 (UP CASING TE5) | 35.49грн. | ||
| 17. Втулка, ведуча вала (1 од.) | F2.6-03020003L (UP CASING TE5) | 53.69грн. | ||
| 18. Втулка, ведуча вала (1 од.) | T5-02010002L (UP CASING TE5) | 85.09грн. | ||
| 19. Порожній пін 7.5 (1 од.) | T5-00000001 (UP CASING TE5) | 31.40грн. | ||
| 20. Порожній пін 9.5 (1 од.) | T5-00000002 (UP CASING TE5) | 31.40грн. | ||
| 21. Подовження (1 од.) | T5-02010000 (UP CASING TE5) | 2862.86грн. | ||
| 22. Захисне кільце 22 (1 од.) | GB/T893.1-22 (UP CASING TE5) | 25.94грн. | ||
| 23. Подовжувач (1 од.) | T5-02010001 (UP CASING TE5) | 2810.99грн. | ||
| 24. Оббивка шланга (1 од.) | T5-02000003 (UP CASING TE5) | 20.93грн. | ||
| 25. Трубка води S (1 од.) | T5-02000300S (UP CASING TE5) | 750.75грн. | ||
| 25.1. Трубка води L (1 од.) | T5-02000300L (UP CASING TE5) | 411.32грн. |
