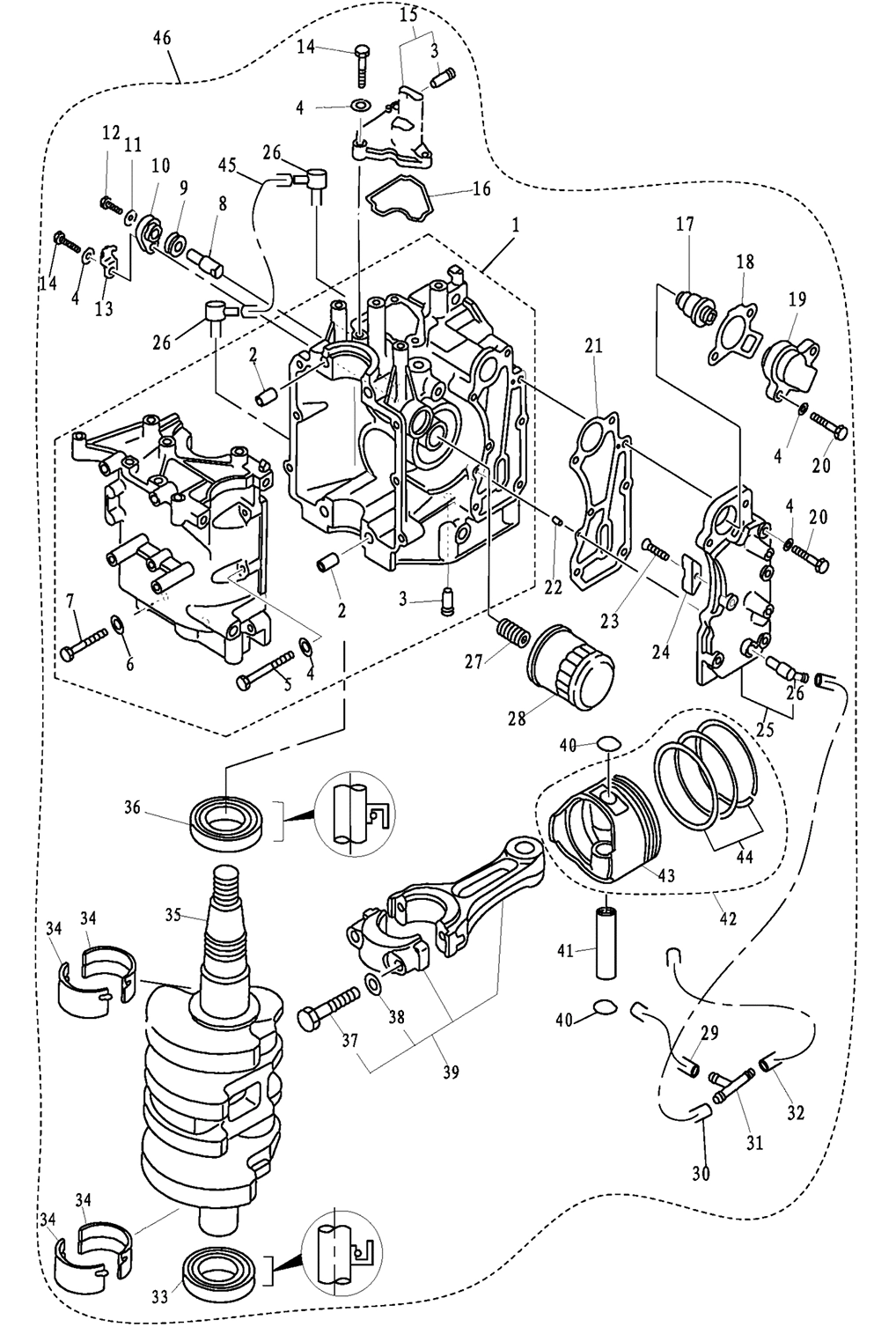

Схема двигуна в зборі (ремонтний комплект) Parsun F9.9/F15

1. Корпус колінчастого валу (1 од.), 2. Полий штіфт 10х8.4х14 (2 од.), 3. З'єднання труби всмоктування масла (2 од.), 4. Шайба 6 (17 од.), 5. Болт M6x35 (6 од.), 6. Шайба 8 (4 од.), 7. Гвинт з шестигранною голівкою M8x55 (4 од.), 8. Анод корпусу (1 од.), 9. Уплотнительное кольцо анода (1 од.), 10. Анодная крышка (1 од.), 11. Шайба 5 (1 од.), 12. Гвинт M5x12 з крестоподібним шліцем (1 од.), 13. Анодная крышка (1 од.), 14. Болт M6x20 з шестигранною головкою (4 од.), 15. Компоненти респіратора (1 од.), 16. Ущільнювач респіратора (1 од.), 17. Термостат (1 од.), 18. Кришка термостата (1 од.), 19. Кришка термостата (1 од.), 20. Болт M6x30 з шестигранною головкою (7 од.), 21. Прокладка, кришка вихлопу (1 од.), 22. Пін 4×12 (2 од.), 23. Гвинт M4x12 з хрестоподібним шліцем (1 од.), 24. Анод кришки вихлопу (1 од.), 25. Вихлопна кришка в зборі (1 од.), 26. Комплект водного патрубка 7/6 (3 од.), 27. Шпилька (1 од.), 28. Масляний фільтр (1 од.), 29. Шланг Б 5х10х172 (1 од.), 30. Шланг А 5х10х50 (1 од.), 31. Трійник (1 од.), 32. Шланг С 5х10х300 (1 од.), 33. Сальник B35x47x6.5-R (1 од.), 34. Корінний підшипник (4 од.), 35. Колінчастий вал (1 од.), 36. Сальник A25x44x6.5-L (1 од.), 37. Шатунні болти (2 од.), 38. Шайба, замок-ручка (2 од.), 39. Шатунний вузол (1 од.), 40. Захисне кільце, вал (2 од.), 41. Штифт поршня (1 од.), 42. Поршень в зборі (1 од.), 43. Поршень (1 од.), 44. Кільце поршня (2 од.), 45. Зворотний патрубок масла 5х10х70 (1 од.), 46. Двигун (1 од.)
