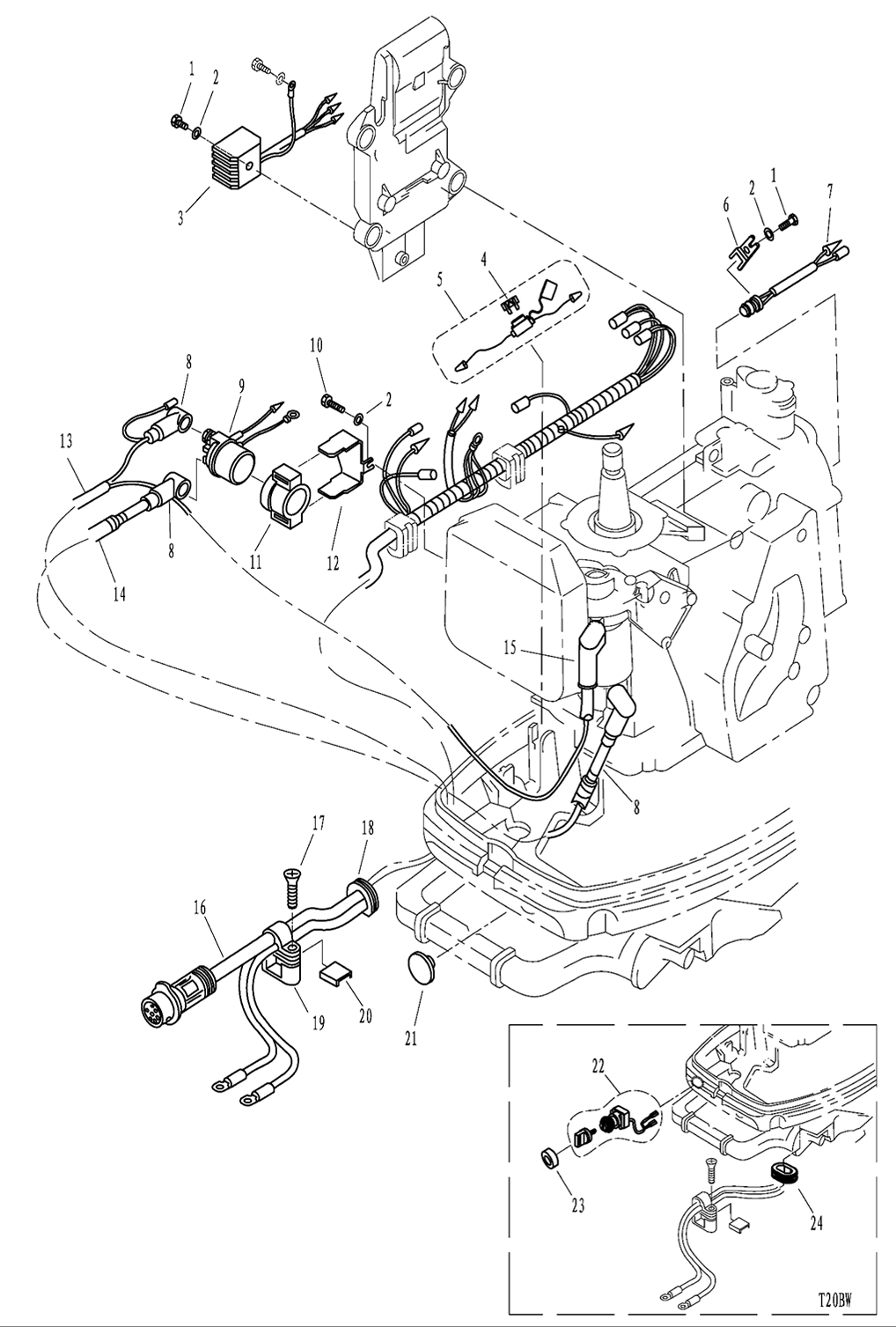

Схема електричної системи IV Parsun T30

1. Болт M6x12 з шестигранною головкою (1 од.), 2. Шайба 6 (1 од.), 3. Компоненти випрямляча (1 од.), 4. Запобіжник 20А (1 од.), 5. Запобіжник у зборі (1 од.), 6. Пластина термостату (1 од.), 7. Термостат (1 од.), 8. Оболонка силового кабелю (3 од.), 9. Реле стартору у зборі (1 од.), 10. Болт M6x35 (1 од.), 11. Оболонка реле (1 од.), 12. Пластина кріплення реле (1 од.), 13. Силовий кабель (1 од.), 14. Кабель підключення двигуна (1 од.), 15. Оболонка силового кабелю A (1 од.), 16. Провод управління у зборі (1 од.), 17. Шуруп M6x25 з крестоподібною головкою (1 од.), 18. Гумова оболонка (1 од.), 19. Зажим (1 од.), 20. Пластина (1 од.), 21. Гумова затичка, кругла (1 од.), 22. Пусковий перемикач у зборі (1 од.), 23. Втулка пускового перемикача BW (1 од.), 24. Кільцева гумова заглушка А (1 од.)
